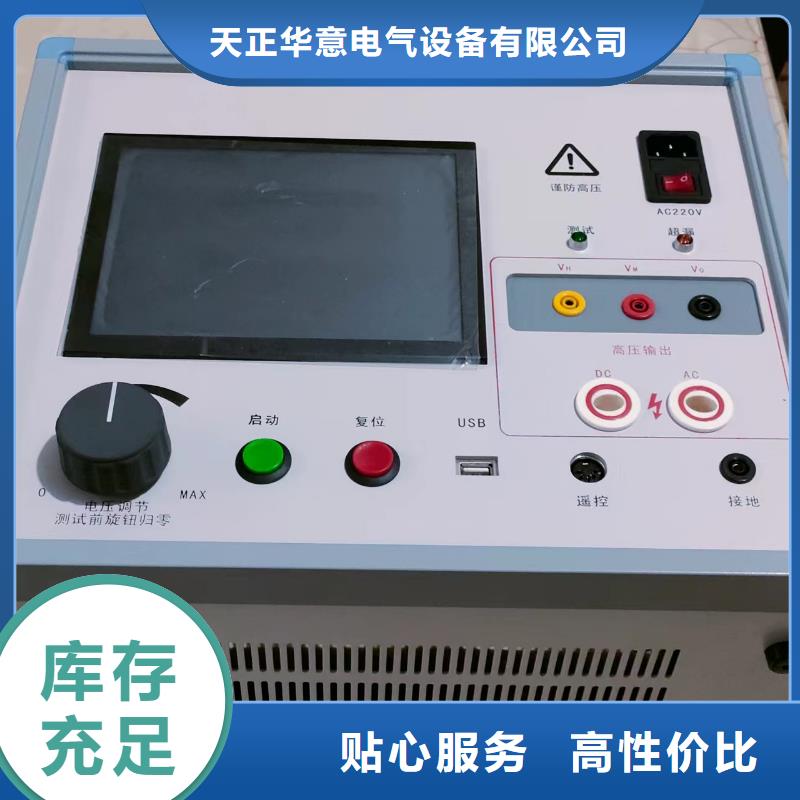

灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪

灭磁过电压测试仪常规试验试验一、电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接；短接功率柜的直流输入和交流输出；把灭磁开关柜里面过压及灭磁回路中的二极管或者可控硅阴极阳极短接；断开电压电流变送器以及轴电压抑制回路的输入端的接线；彻底检查端节点可靠性，使用表笔依次测量各短接点。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。3、通过触控方式在LCD屏上，选择“AC 100mA”,将漏电流门限值选定100mA内；把定时时间可以任意选定（定时范围5-180s）或不选；将面板上的测试电缆与控制柜铜排牢固连接。4、屏幕触控按“设置”按钮，仪器面板上按下“启动”按钮。调节电压旋钮，升高输出电压，LCD屏上显示输出电压值和漏电流值。若漏电流值未超限，则定时时间完成后，测试装置自动复位后，手动旋转电压调节旋钮至 点；若漏电流超过阈值，仪器发出报警信息，手动调节电压旋钮至 点后，按下复位按钮停止测试。耐压试验要求：交流试验电压应为50Hz的正弦波，在规定试验电压下持续时间1分钟，在承受交流耐压试验电压值的时间内，应不被击穿、不产生绝缘损坏或闪络现象。试验电压按分类：（1）额定励磁电压小于等于500V的：出厂试验为10倍额定励磁电压，小值不得低于1500V；交接试验电压为85%出厂试验电压，且小值不低于1200V；定期检验电压为85%交接试验电压，且小值不低于1000V。（2）额定励磁电压大于500V的：出厂励磁电压为两倍额定励磁电压+4kV；交接实验为85%出厂试验电压；定期检验试验电压为85%交接试验电压。试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：

灭磁过电压测试仪1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。
