蓄电池测试仪-视频-浙江省杭州市天正华意蓄电池测试仪可服务区域西湖|上城|湖州|绍兴|嘉兴|丽水等
更新时间:2025-07-25 23:10:46
Tags: 直流电阻测试仪

为了给您提供更的直流电阻测试仪产品信息,我们上传了新的产品视频。看视频,选购不迷路。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含税 |
小起订 | 1 |
质量等级 | 0.02 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH- |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |
范围 | 服务网络覆盖浙江省 杭州市 宁波市、温州市、台州市、金华市、湖州市、绍兴市、舟山市、嘉兴市、衢州市、丽水市 上城区、下城区、江干区、拱墅区、西湖区、滨江区、萧山区、余杭区、桐庐县、淳安县、建德市、富阳区、临安区等区域。 |

天正华意电气设备(杭州市分公司)tianzh3611是一家制造的专业工厂,集研发、设计、生产和销售于一体,kX8LpzdQ1新闻资讯,我司生产的规格齐全,质量过关可放心选购。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。

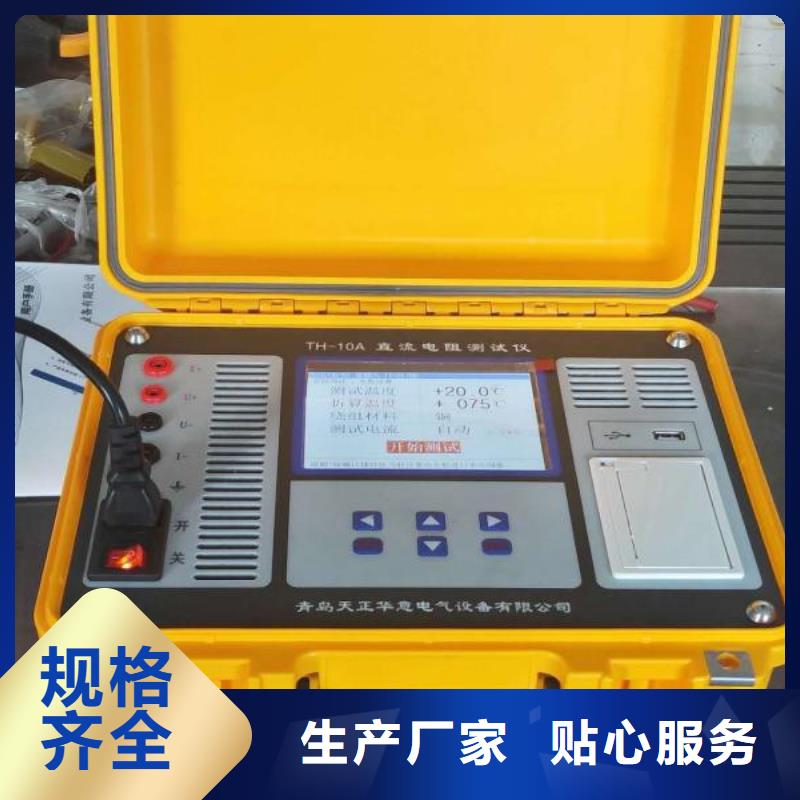

直流电阻测试仪使用操作 所有测试线接好以后,打开电源开关,仪器初始化后进入“主菜单”屏(见图二)。图二此时顶栏显示仪器运行时间,中间显示仪器型号、厂家信息、功能选项,底部显示软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项,按“确认”键进入所选功能菜单。5.3.1直阻测试5.3.1.1参数设置在“主菜单”屏下选中“直阻测试”项后,按“确认”键进入参数设置屏(见图三)。图三“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项,其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时,按“上下”键选择不同菜单功能,按“左右”键选择菜单选项所属功能参数,按“确认”键跳转到“开始测试”选项;当菜单选项所属功能参数被选中时,按“上下”键修改参数,按“确认”键或“取消”键返回菜单选项;当“开始测试”选项被选中时,按“确认”键开始按当前设置的参数进行测试,按“取消”键返回菜单选项。试验编号:设置本次试验的试验编号。测试绕组:选择需要测试的试品绕组,可选高、中、低压,分接位置:设置试品当前分接位置,分接位数值从1到40可选。测试相别:选择测试试品的单独一相阻值或三相阻值,可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。 绕组材料:可选铜、铝,绕组材料关系到电阻折算值所用的折算系数。测试温度:设置所测试品的当前油温,油温数值从-99℃~+99℃。本装置可通过外部无线测温探头实时监测试品内部油温,也可手动设定温度值。当外部无线测温探头连接时无法手动设定,需关闭探头,才能手动设定。折算温度:设置在当前油温下测得的电阻值需要折算的温度值,折算温度数值从0℃~+255℃,此数值关系电阻折算值。测试电流:选择测试电流档位。

直流电阻测试仪当三相阻值测试完毕后,仪器计算出三相不平衡率(见图二十五)。测试该相绕组时温度值图二十五?继续测试:仪器将删除数据,重新进行测量。?结果打印:将测试结果进行打印。?结果存储:将测试结果存储到本机或存储到优盘。“左右”键选择菜单项,“确认”键执行当前选项。按“取消”键,返回上一屏。5.5.5无线测温模块将温度探头和胶棒天线与无线测温模块连接好,按下无线测温模块开关机键,2秒钟模块开机(运行灯闪烁提示已开机)。将温度探头插入试品内部,无线测温模块即可将实时采集到的温度上传至主机。如电源灯闪烁,指示电源欠电,请及时充电。不用时长按开关机键2秒钟,运行灯熄灭,提示已关机。5.6 存储查询在“主菜单”屏下选中“存储查询”选项,按“确认”键进入“存储查询选择”屏(见图二十六)。图二十六5.6.1有载存储查询在“存储查询选择”屏下选中“有载存储查询”选项,按“确认”键进入“有载存储查询”屏(见图二十七)。如果没有存储数据,会提示“无存储记录!!”图二十七屏幕上部和中部显示存储的数据信息,屏幕底部显示存储的查询索引:存储001/020:001表示当前查询的存储数据的位置,即第几条存储记录,其中001表示 的存储记录。020表示共存储了多少条测试记录。在此界面按“确认”键进入该条记录的“波形数据”屏,见图二十八。图二十八?波形分析:参见4.5.2.1.2 波形分析。?转存优盘:将当前查询的存储数据转存到外接优盘,BMP图形格式。?波形打印:将当前查询的存储数据进行打印。5.6.2直阻存储查询在“存储查询选择”屏下选中“直阻测试查询”选项,按“确认”键进入“直阻测试查询”屏(见图二十九)。如果没有存储数据,会提示“无存储记录!!”图二十九屏幕上部和中部显示存储的数据信息,屏幕底部显示存储的查询索引:存储001/020:001表示当前查询的存储数据的位置,即第几条存储记录,其中001表示 的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下,在“存储查询”屏下按“左右”键进行不同存储信息的查询,按“确认”键弹出功能菜单,可进行“存储打印”、“转存优盘”操作。?存储打印:将当前查询的存储数据进行打印。?

直流电阻测试仪带绕组测试按6.1要求接好测试线,仪器开机,进行完参数设置后进入“准备触发”屏,此时,中间三组数据在逐渐变化,因为仪器对绕组和开关有一个充电的过程,所以回路电阻值会从大到小变化,待三相数值都稳定后,再按“确认”键进入“等待触发”屏,此时可手动或电动操作有载分接开关,有载分接开关动作完毕后,仪器自动进入“波形显示”屏,见图六。在“波形显示”屏,上面显示的是仪器自动计算出的过渡电阻值,可供用户参考,中间从上到下三个区域分别显示的是A、B、C三相的动作波形,波形的右下角显示的是仪器自动计算的过渡时间,可供用户参考。下部分显示的是操作菜单,此时可以按“左右”键选择“继续测量”、“波形分析”、“波形存储”、“波形打印”项,按“确认”键进入相应选项,按“取消”键返回“有载测试参数设置”屏。在每条曲线下面有一条水平直线是零电流线,当切换过程中有断点时,曲线将与零电流线重合。对于M型和T型开关,其切换开关总是在单双之间作往返动作,所以测一次单到双(如1→2),再测一次双到单(如2→3)即可。对于V型开关,它是复合式的,其动触头与每一分接位的静触头的切换都不重复,上行和下行也有区别,状态也就略有差异,因此要从1分接位开始连续测完所有分接位(1→n),再反向测完所有分接位(n→1)。图六5.4.2.1.1 继续测量选择“继续测量”后,仪器进入“准备触发”屏,继续进行测试。5.4.2.1.2 波形分析选择“波形分析”后,进入“波形分析”屏,见图七。在此屏,用户可自行分析波形的过渡时间、过渡电阻值、瞬时电阻值、三相不同期性等参数。
