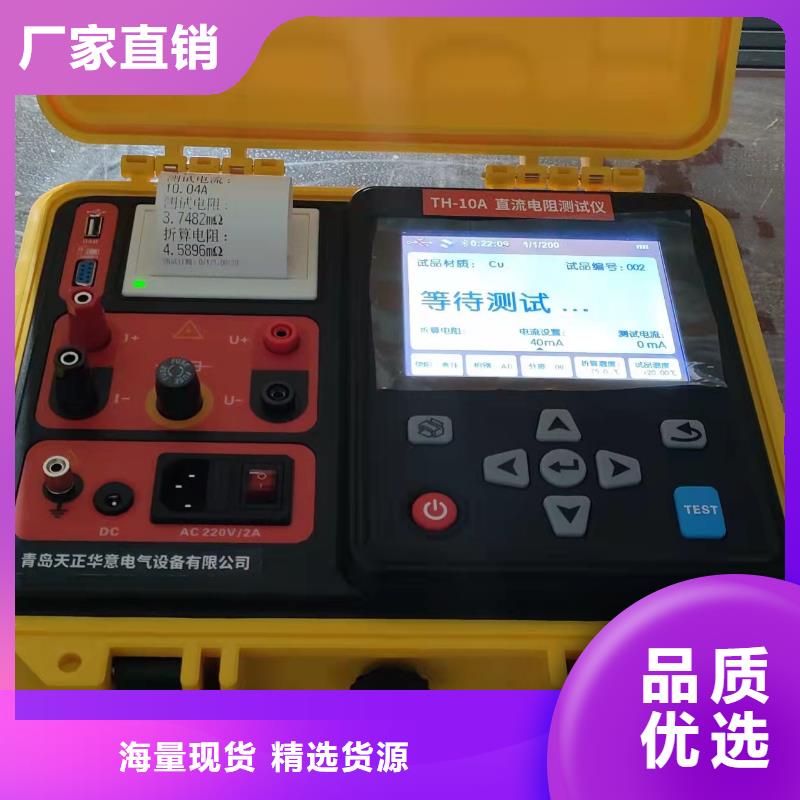

直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的ZSR50型直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。二、主要技术指标项目 技术指标及参数 备注测试电流 <5mA、2.5A、5A、10A、20A、50A 测量范围 50μΩ～400mΩ （50A）100μΩ～1Ω （20A） 500μΩ～2Ω （10A）1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A） 10Ω-20KΩ （<5mA） 小分辨率 0.1μΩ 准确度 ±(0.2%+2字) 显示 液晶显示器 电阻显示有效数字为 4 位数据存储 1000组 工作环境 环境温度:0℃～40℃ 相对湿度: <90%RH，不结露 电源 AC 220V±10V，50Hz±1 Hz 保险管 10A 功耗 1000W 外形尺寸 长400mm×宽225mm×高350mm 重量 仪器：13Kg 线箱:6.5Kg 三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。 2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。 4、具有声响放电报警，放电指示清晰，减少误操作。5、响应速度快。6、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。7、320X240点阵的超小像素点的65K真彩色液晶，8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储10、自带面板式微型打印机，可汉化打印测量结果

直流电阻测试仪性能特点 2.1 同时具有直阻测试和有载分接开关测试功能，一次性接线，完成两种测试，简单方便。 2.2 对于星型接法带中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试出三相直流电阻，节省测试时间。并且先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。 2.3 对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。 2.4 仪器自带无线测温功能，可以实时监测变压器内部油温。 2.5 具有反电动势保护、断线保护等多种保护功能。 2.6 仪器采用按键加飞梭的操作方式，使用灵活、操作简单，尤其针对有载的波形分析功能进行的操作优化，大大提高了用户的使用效率和可操作性。 2.7 具有本机存储和优盘存储，其中本机可存储有载测试结果200条，直阻测试结果200条，并且本机存储可转存至优盘；在进行优盘存储时，有载测试结果的过渡波形等信息直接保存为BMP图片格式，直阻测试结果直接保存为WORD格式，方便用户在计算机上直接打印、查看。 2.8 不掉电时钟和日期显示。 2.9 热敏打印机打印功能，快速、无声。 2.10 人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。 2.11 体积小、重量轻，方便携带使用。

直流电阻测试仪仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.7 电源开关：整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/3A，尺寸φ5mm×20mm，应使用相同规格的保险管。4.8 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.9 天线接口： 胶棒天线接口。4.10 打印机： 打印测试结果。5 操作使用说明 5.1 测试接线高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，黑色测试钳悬）；低压测试端测试线（较短）的黄、绿、红、黑测试钳接被测试品低压端的a、b、c、o套管（如无中性点O套管，黑色测试钳悬空）。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。 5.3 使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，见图二。图二此时顶栏显示仪器运行时间，当优盘插入时自动显示优盘图标，无线测温探头连接时自动显示无线信号强度；中间显示仪器型号、厂家信息、功能选项，底部显示硬件、软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。
