山东楼顶烟道拔气风帽，排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、山东附近住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 7.1选用排气道产品时，生产企业应提供符合 相关检测要求的排气系统检测报告。 7.2排气道安装应在土建结构主体工程完毕之后，装修工程及其他设备管道安装之前进行；防火、山东附近防串烟、山东防倒灌功能部件应与相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工前按照设计要求进行安装。7.3排气道安装前,住宅项目施工单位应按照设计要求，在每层楼板预留安装排气道孔洞，并保证各层楼板预留孔洞尺寸和位置正确且上、山东附近直对中，否则需进行修改。

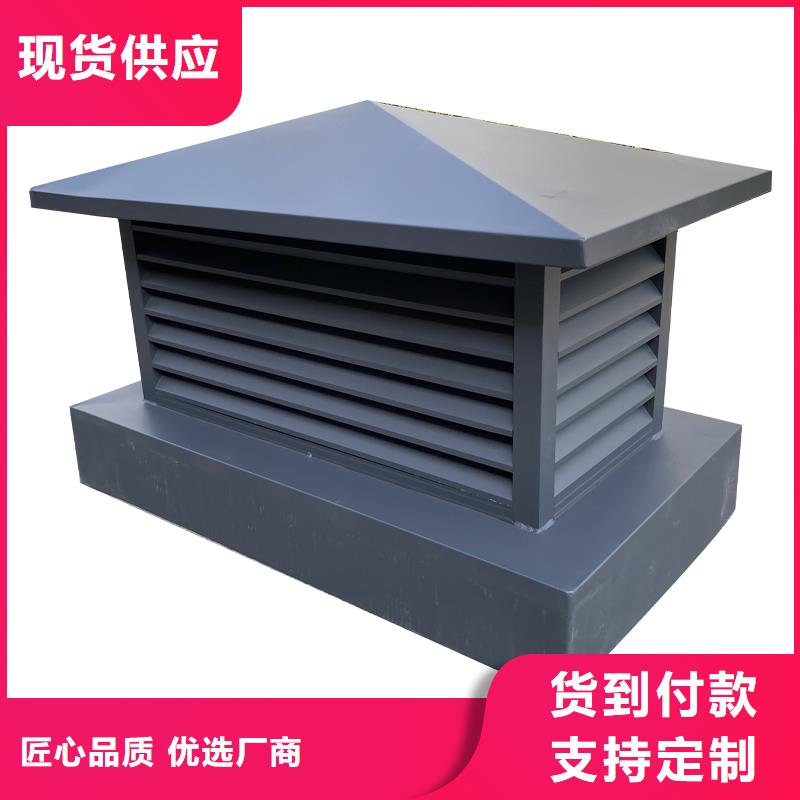

WM表示无动力防风风帽，该风帽采用金属材料制成，底座为钢筋混凝土预制板无动为防风风帽具备防倒灌功能，在外界风力的作用下，可产生负压，对排气道形成抽力效应，有利于排气道的排气。出屋面排气道围护部分应根据其高度及厚度由单体设计计算配筋无动力防风风帽应与避雷带可靠连接。 H系列排气道系统由风帽、山东当地排气管道、山东防火止回阀和连接件组成。主要 技术特点如下:1.风帽采用负压式防倒灌风帽，使风帽顶部内产生负压，防止废气滞留，具有防水、山东附近防倒灌的功能。有一体金属风帽和混凝土风帽两种选择。两个毗邻卫生间可共用一个连体风帽。 2.排气道分为两节制作，分别为1400mm、山东当地1500mm和1600mm，可根据层高进行组合。安装时在管道内壁连接处放置连接件，使两管道直接对接，既防止管道平移错位，又保证了管道的密闭性。由于采用两节制作，因此减轻了管道重量，便于运输和方便安装。 3.采用管道外壁吊拉构件来代替传统的承托件，先进行管道对接安装再在管道外壁进行吊拉承托，避免了管道与承托件之间接缝处的漏浆、山东串烟的问题，并能将管道的重量分散到楼板上，避免整体管道下部挤压造成破坏，保证管道整体的密闭性，减少安装工序繁琐，提高安装效率。 山东楼顶烟道拔气风帽

A-ZF-BPS-ZT型导流式自控调压防火止回阀采用悬桥式开启方式，止回阀与吸油烟机通过电子传感技术联动；阀门开启时，阀门盖板形成导向斗，向上排风引导下部气体向上自动拔风，闭合时阀体紧贴排气道管壁，不占用排气道通风界面，不影响排气系统的通畅性。阀门密封圈采用柔性结合，提高密封性，并通过电源推拉阀门板操作，避免阀体被油污粘连。防火止回阀采用背投式防火结构，发生火情强制自行闭合。A系列排气道防串烟、山东防火的技术特点全部由阀体实现，A-ZF-BPS-ZT型自控调压式防火止回阀与背投式防火止回阀是关键部件，应配套使用。在安装止回阀时，排气道开孔尺寸为178(宽)x182(高)。当排气道有外保护墙时，外保护墙开孔尺寸为250x250。止回阀底板用M4螺丝固定在排气道上，阀门开口向上，阀体用螺丝固定在底板框上。 吸油烟机电源线应接入止回阀，止回阀周边50cm范围内应设电源插座。吸油烟机开启后，延时约5s后阀门开启，吸油烟闭后，延时10s后阀门自行关闭。勿在20s内频繁开关吸油烟机，避免产生误触动作。阀体维护保养时，将四周的安装螺丝或弹簧片拆下即可。当止回阀位于吊顶上方时，必须在吊顶位置设置检修孔。开孔尺寸应大于250x250。可按各楼层压力和吸油烟机风压大小，通过调压使各楼层均匀排放在阀体进气口处加阶梯式接口件，供大小不同口径的排气管接驳。 山东楼顶烟道拔气风帽
